卷揚啟閉機用來啟閉較重的閘門

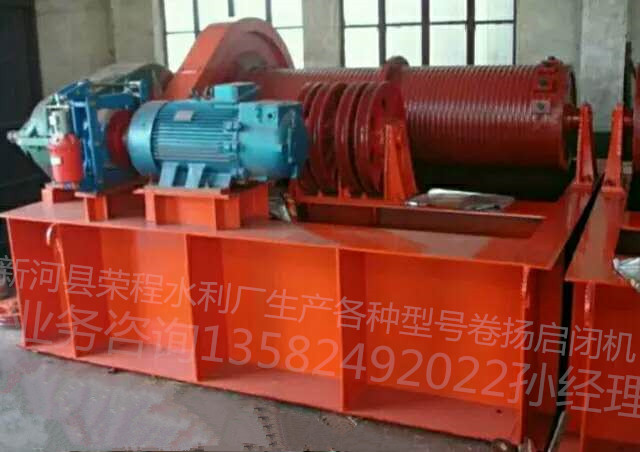

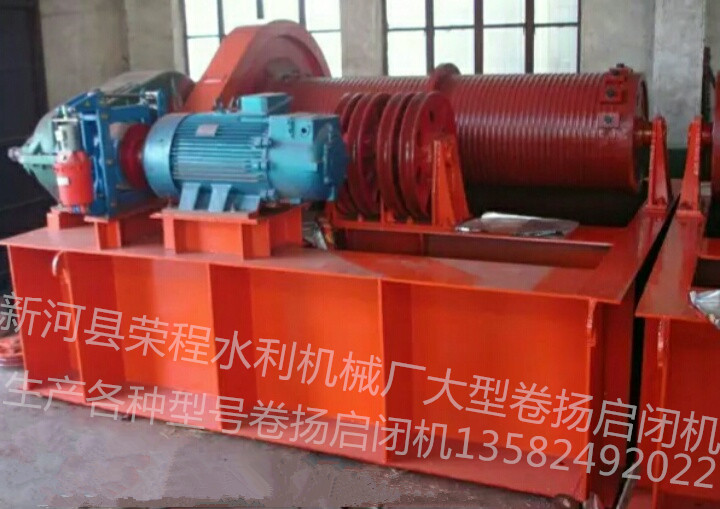

　　卷揚啟閉機機適用于各種較重噸位的閘門以及液壓工程閘門的啟閉。它可用于平原或山區有無電源。產品主要由電機、聯軸器、傳動軸、減速器、交流制動器、開式齒輪、鼓形件、皮帶輪系列件、電控箱、負載控制器、手搖臂、齒條組等組成。對。結構緊湊，承載能力大，運行穩定可靠，安裝維護方便，設計合理。隨著距離的增加，產品可配備三體式或傳動軸軸承。

　　卷揚啟閉機分為：小車式提升機、移動式提升機、弧形門式提升機、(QPQ、QPK、QPT、QHQ)從5T-250T單點提升機和雙點提升機等各種規格。

　　卷揚啟閉機在安裝與調試時需要注意：

　　1、安裝起重葫蘆時，底座的基礎應牢固、平整，留出腳螺釘?shù)奈恢�。升降機到位后，地基應平整并澆灌。

　　2、首先，鋼絲繩纏繞在平衡輪上。鋼絲繩的長度在兩邊都是等分的。鋼絲繩由活動滑輪組纏繞，鋼絲繩的端部固定在滾筒的端部。

　　3、在空載情況下，確保三相電流不平衡不超過正負10%，并測量電流值。

　　4、上下限位調整：當閘門完全關閉時，按下行程開關的上限并將其固定在螺絲上。當閘門完全打開時，下限板壓下沖程開關并固定在螺桿上。

　　5、升降機的主控制器必須進行調整，以確保升降門到上下限誤差不超過1厘米。

　　6。升降機安裝完畢后，必須投入試運行。一旦沒有負載測試，螺桿可以做兩次沖程，聽是否有異常聲音，并檢查安裝是否滿足技術要求。其次，進行載荷試驗，在額定載荷下，觀察兩沖程螺桿和閘門的運行情況，是否有異常現象。如果證實，官方行動可以恢復。

　　卷揚啟閉機在提升的維護形式及工作原理：

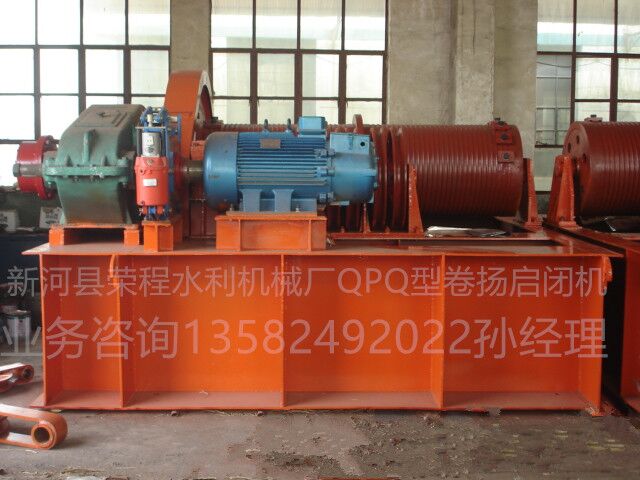

　　QPQ型固定提升卷揚機適用于各種液壓工程閘門的啟閉。它可用于平原或山區有無電源。產品主要由電機、聯軸器、傳動軸、減速器、交流制動器、開式齒輪、鼓形件、皮帶輪系列件、電控箱、負載控制器、手動件等組成。它由搖桿和齒條組成。結構緊湊，承載能力大，運行穩定可靠，安裝維護方便，設計合理。隨著距離的增加，產品可配備三體式或傳動軸軸承。

　　起重機分為QPQ固定式啟閉機、QPQ移動式啟閉機、QPK快速啟閉機、QHQ弧形門啟閉機等。

　　卷揚機主要采用鋼絲繩或電纜滑輪組作為吊架與閘門連接。通過齒輪傳動系統，卷筒纏繞并鋪設鋼絲繩，從而驅動起重機械，又稱鋼絲繩固定絞車。具有操作簡單、制造容易、維護方便、維護方便等優點。它廣泛應用于各種類型的澆口。升降機分為單吊點和雙吊點兩種。雙吊點提升機是連接兩個單起升點H的提升機。

　　本系列啟閉機可分為單吊點和雙吊點兩種，啟門力QPQ、QPG、QPT型為50kN-2500kN;QPT型為50kN-1250kN,供用戶選用。

　　QPQ QPK QPG QPT系列產品的啟門力或持住力是按照GB/783-65起重機械起重量系列規定優先系列選定。

　　QPQ QPK QPT QPG系列啟閉機不能做也合斜吊運行。

　　QPG QPK QPT QPG系列啟閉機的鋼絲繩采用6W(19)型，公稱抗拉強度1550～1700N/mm2。鋼絲繩隨機供應，常規每單機供40m。

　　啟閉機設有上下行程限位開關作極限保護運行。

　　啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。

　　啟閉機械強度按輕型工作級別計算，電動機按智期運行;若工作級別需提高，用戶應提出，然后更換啟閉機制造圖樣種類，制造并供貨。

　　閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。

　　QPK系列啟閉機有快速、慢速兩種下降速度，慢速是正常通電情況下的速度;快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降，其快速值受調速器控制，不得超過5m/min，快速閉門時間一般為2min。

　　啟閉機啟門高度;用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離，有拉桿時則銷軸中心應為最高位置一節的上軸孔中心。

　　啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。

　　用戶特殊要求雙方可協商解決。

　　隨機供應的電氣控制系統為單機單控。

　　卷揚啟閉機是由人力或機械動力驅動卷筒、卷繞繩索來完成牽引工作的裝置�？梢源怪碧嵘�、水平或傾斜拽引重物。卷揚啟閉機分為手動卷揚機和電動卷揚啟閉 機兩種�，F(xiàn)在以電動卷揚啟閉機為主。電動卷揚啟閉機由電動機、聯軸節、制動器、齒輪箱和卷筒組成，共同安裝在機架上。對于起升高度和裝卸量大工作頻繁的情 況，調速性能好，能令空鉤快速下降。對安裝就位或敏感的物料，能用較小速度。

　　其型號主要有：QPQ、QPK型固定卷揚啟閉機、QPG型、QPT型、QHQ型卷揚式啟閉機(單、雙吊式);雙吊點卷揚啟閉機;固定卷揚式啟閉機;移動卷揚式啟閉機;弧門卷揚啟閉機;移動臺車式卷揚啟閉機;門式卷揚啟閉機等。

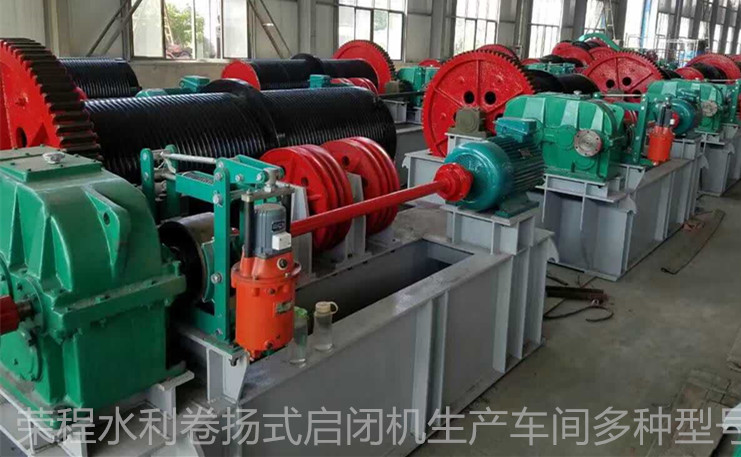

　　啟閉機的重要部件為卷筒組，在卷筒組的制作過程中除了保證卷筒和大齒輪在裝配時，其結合面必須平整、無毛刺外，控制好大齒輪的公法線長度公差、齒圈徑向跳動公差，對在總裝配中調整齒輪嚙合間隙，保證齒輪運行平穩有舉足輕重的作用。因此，在齒輪加工中，還應控制齒輪輪齒的精度等級，以避免輪齒齒廓出現凸棱，從而影響齒輪的嚙合精度。

　　三級減速機的高速軸為雙出軸，且為圓柱形直軸，一端通過傳動軸與電機相連，另一端用于安裝制動輪。按照(DL/T501994水利水電工程啟閉機制造、安裝及驗收規范》之規定，直徑為Φ300mm的制動輪的徑向跳動應在150μm以內。因?yàn)橹苿虞唭?nèi)孔為圓柱形直孔，在制作時不但對制動輪內孔與外圓的同心度要求非常高，同時也給裝配時徑向跳動的調整帶來了不便。如果將減速機裝制動輪一端的出軸設計成錐形軸，制動輪的內孔制成錐行孔，這樣，如需要調整制動輪的徑向跳動時，可通過刮研制動輪的內孔來實現，即方便又快捷。

　　卷筒軸承座及其它軸承座在機架上的定位通常采用定位銷，這種定位方式準確可靠。但當卷筒上的開式大齒輪軸承座與小齒輪軸承座均采用定位銷定位時，則在調整開式齒輪副中心距和齒輪嚙合頂隙時顯得很不方便，若調整不到位，運行時會引起齒輪嚙合不好，傳動不平穩等不良現象，而齒輪在裝配時需要反復調整才能達到滿意的傳動效果。因此，建議在設計時，一對開式齒輪軸承座的其中一個采用定位銷定位，而另一個齒輪軸承座待齒輪副中心距和齒輪嚙合間隙調整完畢后，用定位塊頂緊軸承座后焊接在機架上，這種設計既可滿足定位要求，又方便了齒輪副的裝配調整。卷揚式啟閉機分為單吊點和雙吊點兩種。雙吊點卷揚式啟閉機是通過連接軸將兩個單吊點的啟閉機連接在一起進行同步運行，可做成一邊驅動或兩邊驅動。卷揚式啟閉機通常是一扇閘門用一臺啟閉設備，安裝在高出閘門槽頂部的閘墩上。
